概述

杭州繼保電氣水電站監控系統按中小型水電站“無人值班、少人值守”原則來總體設計及系統配置，為全分布式的開放型結構，由現地LCU控制層、視頻監控、站級主控層及報警系統構成。滿足國家及行業標準和規范。

其主分為七個部分：1、后臺監控系統 2、LCU屏 3、微機保護系統（保護屏） 4、微機直流電源系統 5、發電機微機可控硅勵磁系統 6、測溫制動屏 7、廠用交流電源系統構成。

值得注意的是，這些設備皆可用于水電站及余熱發電站，其中的機組LCU屏也可應用于泵站、排澇站等。

前兩期已經和大家分享了前四個部分——水電站監控系統、LCU屏、微機保護系統和直流電源部分。今天來給大家分享一下杭州繼保電氣水電站監控系統中剩余的三個部分：發電機勵磁系統、測溫制動及交流電源系統。

五、微機可控硅發電機勵磁系統

杭州繼保電氣WFL系列同步發電機可控硅勵磁系統符合國家和電力行業有關大中型水輪發電機靜止整流勵磁系統及裝置 的各項技術性能指標和規定.WFL3000勵磁系統屬模擬調節系統，WFL6000勵磁系統屬微機雙通道調節系 統，WFL8000勵磁系統屬雙微機多通道調節系統，具有恒壓調節運行方式（AVR）、恒勵磁電流調節運行方 式（FCR）、恒無功調節運行方式，運行方式的切換采用預置或手動切換進行.勵磁調節通道采用相互自動跟 蹤，故障時自動逬行通道切換，正常運行可進行手動通道切換。勵磁系統主電路采用三相可控硅全控整流橋結 構或多橋結構，滅磁方式為正常停機采用逆變滅磁，事故停機采用滅磁開關加滅磁電阻滅磁。該產品適用于同 步發電機組的調相、調壓和無功自動調節，其各項技術性能指標均達到或優于國標。

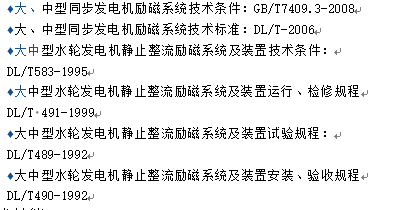

發電機勵磁系統遵循標準

勵磁限制功能

?發電機空載勵磁電流限制；

?發電機電壓/頻率（V/F）限制；

?發電機過勵反時限限制；

?按發電機P/Q曲線特性的低勵限制；

?發電機強勵頂值限制；

?勵磁系統故障時的勵磁電流限制。

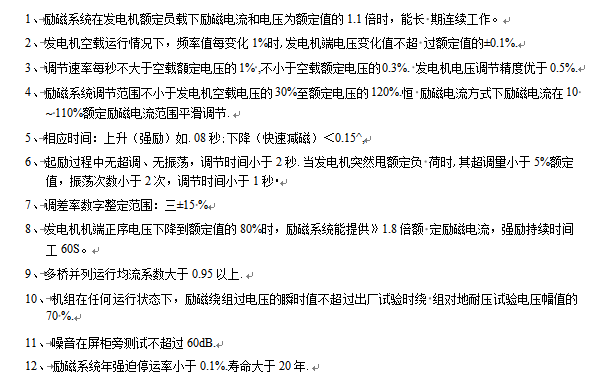

技術指標

六、測溫制動屏

杭州繼保電氣測溫制動屏產品是中小型水電站自動化監控系統配套系列產品之一,即可接受計算機監控系統各種指令的操作和數據傳送，又可以脫離監控系統獨立運行，對發電機定、轉子子溫度、機組軸瓦及冷卻系統溫度和機組剎車系統氣壓（油壓）進行測量顯示,現地操作 機組剎車系統的功能。

性能特點：采用氣或油集成剎車模塊，避免了舊式制動系統管路布置雜亂現象，具 有安裝操作簡單，維護方便，運行可靠。

技術性能：制動氣壓:

?0.1~1.2Mpa；（配選）

?制動油壓：1.0~5.0Mpa；（配選）

?制動方式：氣（油）剎氣（油）復位，氣（油）剎彈簧復位；（配選）

?操作方式：電氣自動、手動操作閥.

七、交流電源系統

二組合廠用電源屏

1、額定容量：300A/380V

2、電源進線：雙路廠用電源切換（6KV廠用變、35KV廠用變）

3、廠用電測量：電壓、電流、功率及數字多功能表。

4、保護類型：RCX-9672廠用變壓器微機保護裝置（選配）

5、控制電源諭出：12路16A/AC220V.

6、廠用電源輸出:

32A/380V饋電支路8路；63A/380V饋電支路4路；100A/380V饋電支路4路。

MNSD廠用交流電

技術參數（按設計要求進行配置）

1、額定容量:300A/380V.

2、電源進線:一路廠用電源（6KV廠變、3 5 KV廠變各配一屏）

3、廠用電測量:進線電源電壓、電流及各饋電支路電流.

4、廠用電源輸出:

16A/380V饋電支路4路;

32A/380V饋電支路4路;

63A/380V饋電支路4路;

100A/380V饋電支路2路

系統通訊結構圖

以上這些就是杭州繼保電氣對于水電站后臺監控系統的一個標準方案，有疑問或者有需求的可留言咨詢！
