就我國目前的電力系統來看，其線路往往有著錯綜復雜、數量眾多的特點，因此在對線路進行接地處理時，不同線路的接地方式通常有著較大差異，但總體來看，可將線路的接地方式分為小電流型接地、大電流型接地兩類，不同的接地方式發生的故障類型以及故障原因存在較大差別，對二者進行有效辨別是保證所采取的相關保護措施能夠最大限度發揮作用的關鍵。

一般情況下，當出現大電流接地時，為防止接地故障對電力系統造成更嚴重的破壞，應當及時切斷電源；當發生小電流型接地時，為盡可能的降低故障帶來的損耗，可在繼電保護裝置發出報警信號后，及時的對故障進行處理。此外，在利用繼電保護自動化技術對系統進行保護時，應以系統中線路實際的接地情況為依據，選擇與故障狀況相適應的保護措施。

我國的中壓電網絕大多數是小電流接地系統（即中性點非有效接地系統），當發生單相接地故障時，規程雖允許帶故障運行2小時，但由于過電壓危害絕緣，仍有可能會引發事故。供配電系統故障統計表明，單相接地故障發生的概率在66%以上，因此迅速確定單相接地時的接地位置對配電系統的安全運行意義重大。

于這種背景下，經過多年的分析研究，杭州繼保電氣找到了以往選線方法正確率低的兩大原因：

1、暫態過程數學模型的復雜性決定了單一算法的局限性。隨著消弧線圈的應用，極大地降低了所有穩態算法的靈敏度，暫態算法也因此成為解決問題的基本方向。然而過補償電網單相接地時的暫態過渡過程是隨電網參數、接地瞬時角度、接地阻抗的不同而千變?nèi)f化的，任何單一算法均不能滿足實際需求。

2、零序電流互感器誤差過大。多數選線方法，尤其是穩態算法，嚴重依賴于互感器的精度，有些甚至需要配備高精度互感器，而工程實踐中，廣泛應用的是安裝方便且造價較低的開啟式零序電流互感器。由于漏磁，其線性誤差和角度誤差較大，相對于微弱的零序電流信號，經常使選線失敗。

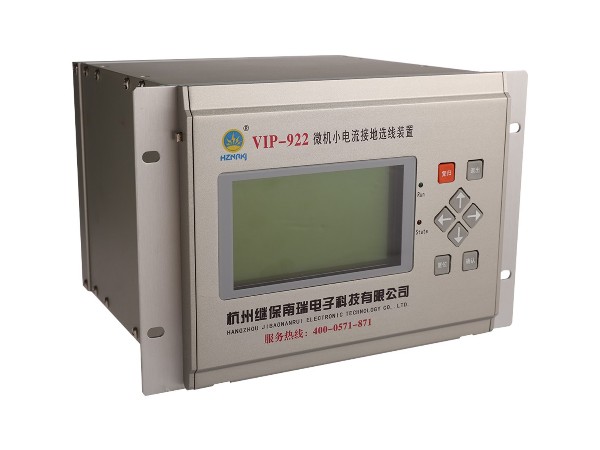

基于上述研究，給大家介紹這款我司產品VIP-922小電流接地選線裝置。

VIP-922小電流接地選線裝置用于3-66kV中性點經消弧線圈或電阻接地及中性點絕緣的中壓電網單相接地選線及鐵磁諧振消除，功能如下：

1、接地選線：線路或母線單相接地選線；

2、保護跳閘：線路單相接地發生后，經延時輸出跳閘信號；

3、諧振檢測：檢測各種頻率的鐵磁諧振；

4、故障報警：發生接地、諧振，以及裝置故障、裝置失電時，產生報警信號；

5、通訊功能：支持多種通訊規約，能夠配合各種RTU和主站系統；

6、記錄查詢：可分別查詢接地事件、諧振事件等記錄。

VIP-922小電流接地選線裝置特點：

1、選線靈敏度極高，在零序電壓僅為5V時，仍能穩定可靠地選線；

2、相比于以往暫態選線算法，沒有死區，適應性強；

3、可廣泛地與工程上使用的各種零序電流互感器匹配，甚至在不同廠家不同規格零序電流互感器混配的情況下，仍能可靠工作；

4、采用多處理器。主處理器使用STM32系列芯片，具有強大的管理/控制/顯示/通訊能力；運算處理器使用TI公司的DSP芯片，具有強大的高速運算能力，用以完成實時監測和選線分析運算；

5、完全的模塊化設計，后插式結構，取消機箱內部連接導線，減少了故障環節，提高了可靠性，并可快速排除現場故障；

6、采用大屏液晶，實時顯示電壓數據；

7、全漢化的多級菜單，完善的人機交互界面，操作簡便；

8、強大的參數管理功能，所有參數均可菜單設定，調試簡單，免維護；

9、完善的自檢功能，運行當中能夠自診斷并處理故障；

10、強大的存儲能力，可以存儲多次故障信息和錄波數據；

11、采用RS-485通訊接口，標準MODBUS RTU通訊協議。

VIP-922小電流接地選線裝置同時運用多種選線算法，以動態權值處理多條回路多個算法的判別打分，使選線運算更加可靠、穩定。本裝置為了保證核心算法的絕對可靠和穩定，依靠高性能硬件平臺，還實現了多種故障選線算法同時應用，以多個計算結果互相補充、印證、糾錯。

為處理眾多算法的計算輸出，這款小電流接地選線裝置采用加權打分的方法，且各算法計算輸出占總輸出的權重是隨著電網參數、接地特征、接地阻抗、接地角度而動態調節的，從而保證了每一次故障數據的計算處理都輸出最符合真實狀況的判別結果。

VIP-922小電流接地選線裝置具有先進的分析機制，能夠可靠區分除了單相接地以外，引發零序電壓升高的電網諧振和電源缺相、PT 熔絲熔斷等其他電網異常事件。在中壓電網運行中，單相接地故障是以零序電壓的升高為標志的，但零序電壓升高并不是單相接地故障所獨有的特征，能夠引發零序電壓升高的電網故障還有 PT 鐵磁諧振、電源缺相、電網局部斷線、PT 高／低壓熔絲熔斷等情況。

以往的小電流接地選線裝置往往把這些因素忽略掉，用犧牲準確性來換取較低的設備成本和研發難度。本裝置由于有高性能的硬件平臺為基礎，可以從容地解決這些邊緣因素帶來的不利影響，進而更進一步地保證了準確性和可靠性。
